价 格
订货量
￥0.21
1000 - 9999
￥0.20
价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~
≥10000
| 产品特性：光耦 | 加工定制：否 | 品牌：CT 亿光 光宝 |
| 型号：全系列 | 种类：光电元件 | 用途：电子 |
| 体积：小型 | 电压特性：安全电压 | 形状：平板式 |
| 执行标准：美标 | 自动复位功能：无 | 应用领域：电工电气 |
| 217：A/B/C | 357：A/B/C | 817：A/B/C |
| 1018：A/B/C | 1019：A/B/C | 3053：A/B/C |
| 3063：A/B/C |
行业痛点与解决方案
在电源管理、工业控制、新能源汽车及通讯设备等领域，信号隔离与抗干扰一直是工程师面临的严峻挑战。传统隔离方案往往存在体积大、功耗高、响应速度慢、线性度不足等问题，导致系统稳定性下降、设计周期延长。尤其在高频开关环境或长距离信号传输中，地环路干扰和共模噪声极易引发误动作，严重时甚至损坏后端敏感电路。深圳市凯集电子有限公司（成立于2008年）深耕电子元器件领域十余年，凭借对市场需求的精准把握，推出全系列贴片/插件光耦及线性光耦产品（CT1018、CT1019、CT357），通过优化芯片结构和封装工艺，实现了高压隔离、宽工作温度、高线性度及稳定的电流传输比（CTR），有效解决了上述痛点。公司立足深圳，整合供应链与技术资源，为客户提供从选型、测试到量产的全程支持，确保产品符合ROHS和REACH法规，广泛适用于手机、液晶电视、智能穿戴、无人机、新能源汽车逆变、充电桩、电源驱动、BMS、医疗设备等行业。
工作机制与技术特点
光耦（光电耦合器）通过输入端发光二极管（LED）与输出端光敏器件（光敏三极管或达林顿管）的非接触式耦合实现电-光-电转换，完成信号隔离。线性光耦在此基础上采用特殊反馈电路或分段线性补偿技术，使输出信号与输入信号保持线性关系，适用于模拟信号传输。CT1018/CT1019/CT357系列涵盖贴片（SOP-4、SSOP-4等）和插件（DIP-4）封装，满足不同装配工艺需求。其核心优势包括：
高隔离电压：典型值5000Vrms（1分钟），确保高低压侧安全隔离。
宽CTR范围：按档位分为50-***、100-200%、200-400%等，适配不同驱动电流场景。
低传输延迟：开关型光耦响应时间≤3μs，线性光耦带宽≥50kHz，满足高速信号需求。
宽工作温度：-40℃至+110℃，适应严苛环境。
高可靠性：通过1000小时加速老化测试，长期稳定性优异。
兼容性：可直接替代PC817、EL817、TLP185等主流型号，无需重新调整电路。

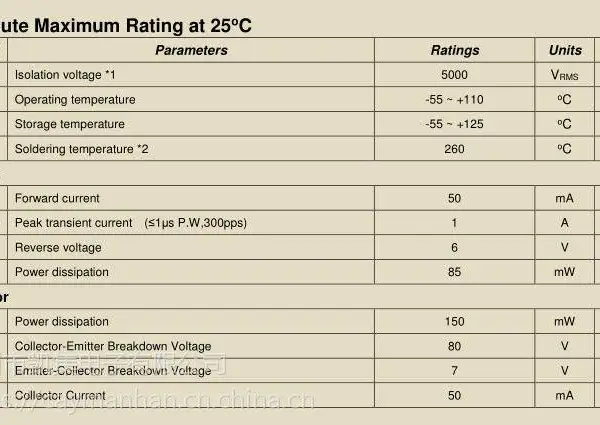

| 参数 | 典型值 | 备注 |
| 隔离电压 | 5000Vrms (1分钟) | 符合IEC 60950-1 |
| CTR (IF=5mA, VCE=5V) | 50%~600% (按型号分档) | 线性光耦CTR线性度优于±5% |
| 上升/下降时间 | ≤3μs (典型) | 开关型光耦 |
| 工作温度 | -40℃ ~ +110℃ | 扩展工业级 |
| 爬电距离 | ≥7mm (DIP-4) | 符合加强绝缘要求 |
| 封装形式 | DIP-4 / SOP-4 / SSOP-4 | 支持贴片与插件 |
选型与应用优势
CT1018适用于通用开关电源反馈隔离，CT1019增强线性度用于模拟信号隔离（如电流环、温度检测），CT357为高速光耦适用于数字通信。所有型号均通过瞬态共模抑制测试（≥10kV/μs），在新能源逆变器中有效抑制IGBT开关干扰。贴片封装（SOP-4）可缩小PCB面积30%，适合无人机、智能穿戴等紧凑型设备；插件封装（DIP-4）则在传统电源模块中保持机械强度。通过严格的CTR分选及配对服务，线性光耦可***通道一致性，简化多通道数据采集设计。
信任背书与咨询建议
凯集电子长期服务于大疆创新、欣旺达、实益达、航嘉驰源、拓邦、京泉华、得力集团、怡化金融等知名企业，在无人机电池管理、电源适配器、工业控制板卡等领域累计交付超千万颗光耦。我们坚持“快速、认真、坚守承诺”的工作作风，提供免费样品、技术文档及FAE现场支持。如您正在设计隔离电源、逆变器或BMS系统，建议优先评估光耦的CTR衰减特性与系统温升匹配性——凯集全系列产品可提供1%级别的线性度，助您缩短研发周期。立即联系我们获取选型指南和样品申请，让专业团队为您定制***隔离方案。
FAQ
问：如何区分线性光耦与普通开关光耦？实际应用中如何选择？
线性光耦的输出电流与输入电流呈线性关系，典型应用于模拟信号传输（如4-20mA电流环、传感器隔离）。普通开关光耦输出呈饱和或截止状态，仅用于数字信号隔离。若需要传输***模拟量，应选用CT1019等高线性度型号；仅做开关反馈则CT1018即可满足。
问：光耦的CTR值会随温度变化吗？高温下如何***稳定性？
CTR随温度升高而降低（约-0.5%/℃），但凯集系列通过特殊芯片设计将高温漂移控制在±10%以内（-40~+110℃）。建议在高温应用时适当降低LED驱动电流，并选用CTR档位较高的型号（如200-400%）留出余量。
问：贴片光耦在回流焊工艺中有哪些注意事项？
贴片光耦采用无铅兼容工艺，耐焊接峰值温度260℃（10秒）。建议回流焊温度曲线遵循IPC/JEDEC J-STD-020标准，避免骤冷骤热导致内部应力裂纹。存储湿度敏感等级MSL为3级，开封后需在168小时内完成焊接。
问：长期工作后光耦性能是否会衰减？寿命如何评估？
光耦的LED光输出会随时间缓慢衰减，导致CTR下降。凯集产品通过1000小时加速老化测试（85℃/85%RH下通过），推算使用寿命超过10年（正常工况）。设计时可选择CTR初始值较高的型号，并预留20%的衰减余量。
问：CT1018与常见PC817能否直接替换？有哪些差异？
CT1018引脚功能与PC817完全兼容，关键参数（隔离电压、CTR范围、响应时间）一致，可直接替换。部分型号在CTR分档上更精细（如带100-200%档位），可帮助客户优化电路功耗。建议小批量验证后批量切换。
问：线性光耦在新能源车OBC（车载充电机）中是否适用？
适用。凯集线性光耦隔离电压5000Vrms满足OBC加强绝缘要求，工作温度-40~110℃覆盖车载环境，且CTR线性度可***传递电流/电压反馈信号，支持1ms级动态响应，已在多家Tier1供应商项目中验证。
问：你们的光耦是否通过UL或VDE认证？
凯集产品符合ROHS、REACH法规，并依据IEC 62368-1标准设计。具体认证文件可向销售代表索取。我们建议您在严苛应用前，参考我们的可靠性测试报告进行综合性评估。
